廢氣處理煙囪塔架設計規范,廢氣排氣煙囪建設規格標準及煙囪高度要求  很多企業的煙囪在設計及建設時，可能不太注重行業排放標準，導則最后排氣筒設置不能滿足環保標準：今天搜集和環保部各廢氣排放標準并結合實際談下：企業如何對煙囪規格設計及各行業對煙囪高度的要求，希望對建設單位有所幫助。

一、廢氣煙囪(排氣筒)規格要求

設計的一般規定

1、煙囪結構設計應符合《煙囪設計規范》(GB 50051――2002)和《鋼結構設計規范》(GB 50017――2003)的要求。

2、設計煙囪時，應根據使用條件、功能要求、煙囪高度、材料供應及施工條件等因素，確定采用磚煙囪、鋼筋混凝土煙囪或鋼煙囪。

3、下列情況不宜采用磚煙囪：①重要的或高度大于60 m的煙囪;②地震設防裂度為9度地區的煙囪;③地震設防裂度為8度時，Ill、IV類場地的煙囪。

4、煙囪基礎一般宜采用板式基礎。板式基礎可以是環形或圓形的。在條件允許時，可采用殼式基礎。

5、煙囪筒壁和基礎的受熱溫度應符合下列規定：①燒結普通鄙土磚筒壁的最高受熱溫度不應超過400℃;②鋼筋混凝土筒壁和基礎以及素混凝土基礎，受熱溫度不應超過150℃;③鋼煙囪筒壁的最高受熱溫度應符合相關規定。

6、煙囪的荷載與作用可分為下列三類：①永久性荷載與作用：結構自重、土重。土壓力、拉線的拉力;②可變荷載與作用③偶然荷載：罕遇地震作用、拉線斷線、撞擊、爆炸等。

7、煙囪的高度應同時滿足國家污染物排放標準及環境評價的要求。

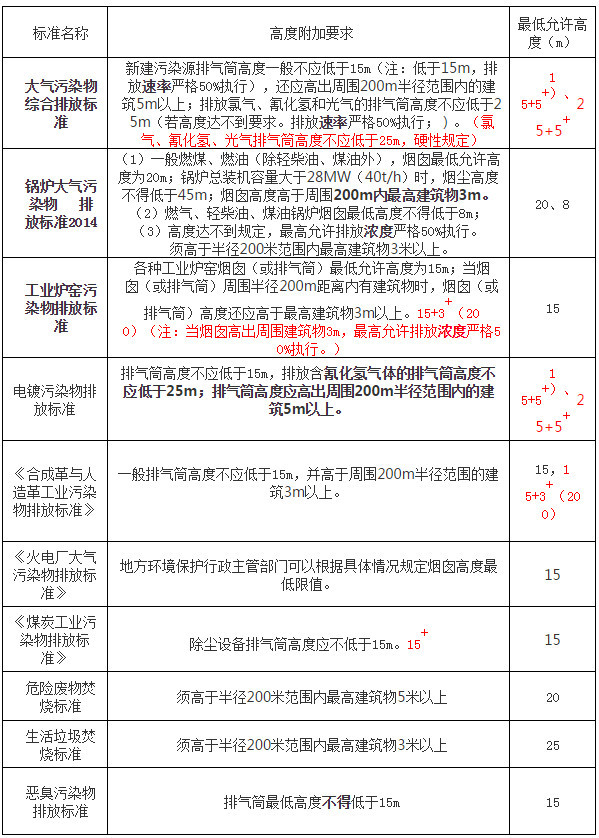

二、各大氣排放標準對排氣筒高度的規定

1、最高允許排放濃度：經處理后排氣筒中污染物任何一小時的濃度不能超過的限值;

2、最高允許排放速率：一定高度的排氣筒中任何一小時排放污染物的質量不超過的限值;

3、無組織排放：凡不通過煙囪或排氣系統而泄漏的煙塵、生產性粉塵和其他有害污染物，均視為無組織排放;

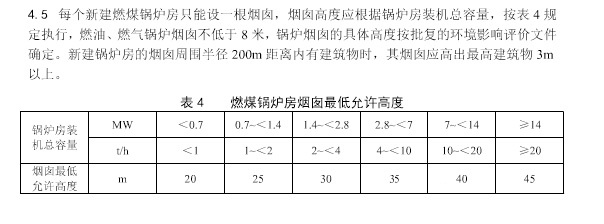

《鍋爐大氣污染物排放標準》2014：

《水泥工業大氣污染物排放標準》

高溫等離子焚燒技術:

高溫等離子焚燒技術是高頻(30KHz)高壓(10萬伏)大功率電源在特定條件下的聚能放電。工業廢氣在反應器中由常溫急劇上升至3千度高溫，在高溫、高電勢的雙重作用下，有機污染成分(VOCs)瞬間被電離并完全裂解。

經高溫等離子焚燒處理，工業廢氣中有機物(VOCs)裂解成為碳、二氧化碳、水蒸氣等單質物質。

高溫等離子焚燒技術能夠處理高濃度、成分復雜、易燃易爆、含有固態、油狀物的工業廢氣。

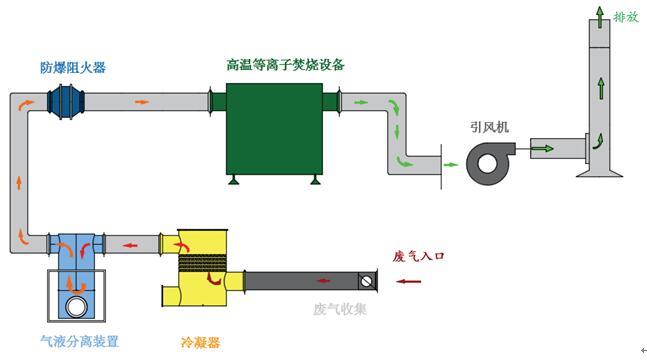

工藝流程：

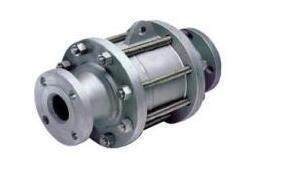

天然氣防爆阻火器(定制)：

該產品適用輸送可燃性氣體、加熱爐燃料氣、石油液化氣、煤礦瓦斯及民用煤氣管道管網，防止在非正常情況下火焰于管道中的逆向傳播，防止外部火焰竄入存有易燃易爆氣體的設備，阻止火焰在設備管道間蔓延，避免災難性事故的發生。

該產品基于金屬波紋板之間狹縫間隙對管道中傳播的亞音速或超音速火焰具有淬熄作用的原理設計制造。

阻火器帶有配對法蘭，法蘭采用化工部HG20592-97標準制造主體材料碳鋼采用20鋼，波紋阻火芯采用不銹鋼1Cr18Ni9Ti。

工作原理：

阻火器由能夠通過氣體的許多細小、均勻或不均勻的通道或孔隙的固體材質所組成，對這些通道或孔隙要求盡量的小，小到只要能夠通過火焰就可以。火焰進入阻火器后就分成許多細小的火焰流被熄滅。火焰能夠被熄滅的機理是傳熱作用和器壁效應。

“高溫等離子焚燒”技術比較“傳統RTO(天然氣焚燒方法)”有以下優勢：

1、連續不間斷的處理廢氣，(天燃?xì)釸TO為間歇工作模式)這在垃圾焚燒尾氣，凹版印刷有機廢氣處理應用方面尤為重要。

2、廣譜性：能夠處理高濃度、成分復雜、易燃易爆及含有大量水分、固態、油狀物的工業廢氣，實現達標排放

3、不消耗天然氣，無碳排放問題。沒有閥門等運動部件，能夠無故障，不間斷運行上萬小時。

4、風阻小，能耗低：處理2萬立方米/小時的燃?xì)釸TO，為克服陶瓷蓄熱體風阻就需要功耗為90千瓦的引風機。

而處理2萬立方米/小時的高溫等離子焚燒設備(25千瓦)，連同引風機(21千瓦)僅消耗46千瓦功率。

當VOCs類廢氣排放濃度低于200mg/m3，采用低功率密度高溫等離子處理設備，每1萬m3功耗僅為10kW。

無論從資金投入還是從營運成本考量，本方案要遠勝于濃縮吸附+RTO焚燒方案。

5、能效比高：節約能源，高溫等離設備廢氣排放口溫度，比廢氣進口溫度僅提高幾十度。

6、處理效果好：二惡英等難以處理的物質，瞬間完全分解，實現達標排放。(是垃圾焚燒尾氣排放二惡英問題的理想解決方案)

7、無臭氧排放問題(低溫等離子設備存在臭氧排放問題)。

8、經濟適用：同樣規格的高溫等離子焚燒設備，價格不到燃?xì)夥贌齊TO的二分之一，運營成本低于二分之一。

9、占地面積小，自動化程度高節約人力，運營成本低。

10、不會產生二次污染。無異味，對人口居住密集地區而言這是一個重要的考量指標。

11、天燃?xì)夥贌≧TO造價高昂，大量消耗天燃?xì)狻⒀鯕猓黾佣趸肌⒁谎趸寂欧牛卸挝廴局畱]，無法應對日漸嚴格的環境保護標準。天燃?xì)夥贌ㄒ蚱涔ぷ鳈C(jī)理及自身結構上的缺陷，在易燃易爆場所，或處理廢氣中含有可燃成分時需要考慮防爆問題。天燃?xì)廨斔蛢?chǔ)存過程可能存在因泄漏而引發的安全問題

高溫等離子焚燒技術在工業廢氣處理方面的應用是一個劃時代的技術變革。

高溫等離子焚燒技術將逐步取代天燃?xì)釸TO，成為新興產業。
